下面為您詳細介紹電子煙標牌使用電鑄工藝生產鎳材質標牌的完整流程，并深入分析鎳材質的優勢。

第一部分：電鑄工藝生產流程詳解

電鑄（Electroforming）是一種利用金屬電沉積原理，在芯模上精確復制出金屬制品的工藝。它特別適合制作超薄、精細、立體感強的金屬標牌。

以下是核心生產步驟：

1. 設計與原型制作
根據標牌的3D設計圖，使用光敏樹脂等材料通過3D打印或精密機加工制作出陽模原型。這個原型的形狀與最終標牌的正面形狀完全一致。

2. 芯模（母模）制作
這是電鑄工藝的靈魂。在原型表面通過化學鍍或真空鍍的方式，沉積一層極?。ㄎ⒚准墸┑膶щ妼樱ㄈ玢y或鎳）。
然后通過電鍍加厚這層導電層，形成一個堅固的金屬外殼。取出或溶解掉內部的樹脂原型，就得到了一個中空的、內表面極為精細的金屬芯模。芯模的內腔形狀就是最終標牌的正面形狀。

3. 電鑄沉積
將金屬芯模作為陰極（負極），浸入含有鎳離子（如氨基磺酸鎳溶液）的電鑄液中。
通以直流電。溶液中的鎳離子在陰極（芯模）表面得到電子，還原成金屬鎳原子，并一層層地沉積在芯模內壁上。
通過精確控制電流密度、溫度、溶液PH值和電鑄時間，可以精確控制沉積鎳層的厚度（通常標牌厚度在0.1-0.3毫米之間）。沉積出的鎳層繼承了芯模表面的所有細節，分辨率可達微米級。

4. 脫模與分離
電鑄達到預定厚度后，將沉積好的鎳制件從芯模中小心剝離。由于芯模表面非常光滑且可能涂有離型層，因此可以完整脫出。
此時得到的是一個單面精細、背面粗糙的鎳質標牌殼體。

5. 背襯填充與后處理
為了增加標牌的強度和便于粘貼，會在其粗糙的背面填充環氧樹脂膠或焊接一個金屬背板。
進行必要的精修：修剪毛邊、鉆孔（如需）、拋光邊緣。
進行表面處理：這是賦予最終外觀的關鍵步驟。可以進行：
PVD真空鍍膜：鍍上金色、玫瑰金、槍色、藍色等多種色彩，且膜層非常耐磨。
電鍍：鍍鉻、鍍黑鎳等。
噴砂/拉絲：實現啞光質感。
噴涂透明保護漆：增強耐腐蝕和抗指紋能力。

6. 品質檢驗與包裝
檢查尺寸、表面光潔度、顏色、附著力等，合格后即可用于裝配。

第二部分：電鑄工藝結合鎳材質的核心優勢

電鑄工藝將鎳的材料特性發揮到了極致，帶來了傳統沖壓、蝕刻無法比擬的優勢：

1. 極致精細與高分辨率
能完美復刻芯模的每一個細節，可實現微米級的紋理、清晰的銳利棱角、復雜的浮雕和鏤空圖案，設計自由度極高。

2. 超薄輕盈與高強度
電鑄可以生產出壁厚均勻且極?。?.04mm起） 的標牌，既節省材料、減輕重量，又因為鎳本身的高強度而保持足夠的結構剛性。

3. 無應力、不變形
沉積過程是原子級的堆積，不產生機械加工（如沖壓）導致的內應力，產品不易彎曲變形，尺寸極其穩定。

4. 背面粗糙，附著力強
電鑄鎳標牌背面天然的粗糙結構，使其與環氧樹脂背襯或直接與電子煙殼體粘接時，能產生極強的機械咬合力和附著力，不易脫落。

5. 材料優勢最大化
卓越的耐腐蝕性：純鎳能抵抗煙油、汗液和大氣腐蝕，長期保持外觀。
優越的加工性：沉積出的鎳層韌性好，便于后續彎曲或微調。
完美的鍍層基底：鎳本身是極佳的“打底”材料，其表面與其他功能性/裝飾性鍍層（如PVD）的結合力非常強，使最終色澤更持久。
環保安全：鎳材質穩定、無毒，符合電子產品接觸材料的相關安全標準。

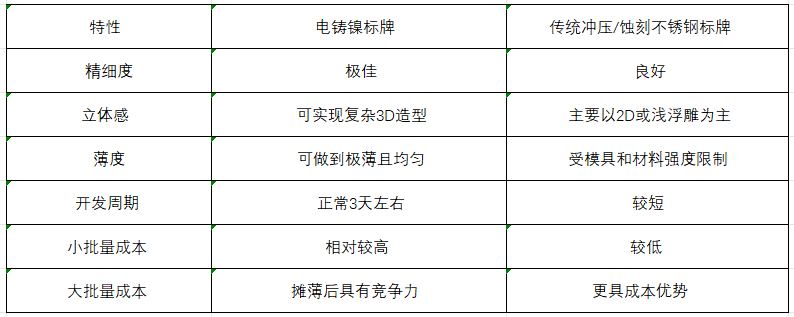

總結對比與注意事項

注意事項：
成本：前期芯模制作成本高，更適合中高端、設計獨特、有一定產量的產品。
周期：從設計到出樣，時間比傳統工藝長。

結論：對于追求高端質感、獨特辨識度、復雜精細紋理的電子煙品牌，采用電鑄工藝生產的鎳材質電子煙標牌是近乎理想的選擇，它能將設計師的創意毫無損耗地轉化為現實產品，極大提升產品的價值和顏值。
